SMS系列滾珠線性滑軌
SMS系列線性滑軌,為四列式單圓弧牙型接觸線性滑軌,同時整合優化結構設計之超重負荷精密線性滑軌,相較於其他之線性滑軌提升了負荷與剛性能力;具備四方向等負載特色、及自動調心的功能,可吸收安裝面的裝配誤差,得到高精度的訴求。高速度、高負荷、高剛性與高精度化概念已成為未來全世界工業產品發展的趨勢,SMS四列式超重負荷線性滑軌,即為基於此理念開發之產品。
SMS系列線性滑軌特點

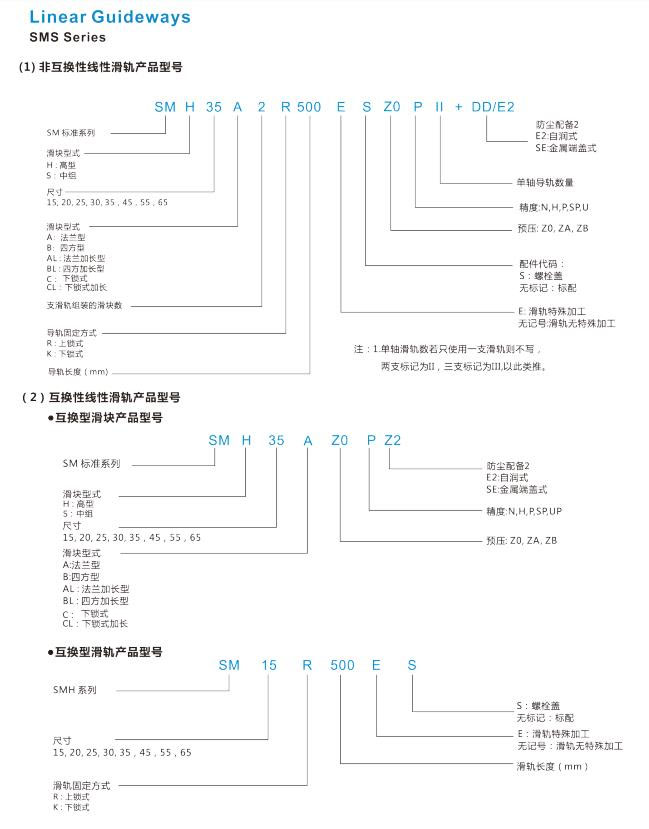

自動調心能力SMS系列分為非互換性及互換性型兩種線性滑軌,兩者規格尺寸相同,主要差異點在於互換性型之滑塊、滑軌可單出互換使用,較便利,但其組合精度無法達到非互換性型之超高精度,不過由於SMS在製造上有良好的尺寸控製及嚴格的質量要求,互換性型之組合精度目前已達到一定的水平,對不需配對安裝線性滑軌的客戶而言,是一項很好的選擇。線性滑軌的產品規格型號主要標明線性滑軌尺寸、型式、精度等級、預壓等規格要求,以利訂貨時雙方對產品的確認。

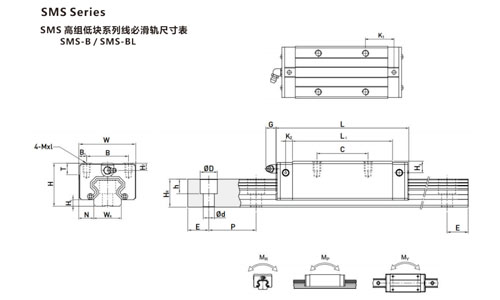

型号 |
组件尺寸 (mm) |
滑块尺寸(mm) | 滑轨尺寸(mm) |
滑轨的 固定螺 栓尺寸 |
基本 动额 定负荷 |
基本 静额 定负荷 |
容许静力矩 | 重量 | |||||||||||||||||||||||
MR kN-m |
MP kN-m |
MY kN-m |
滑块 kg |
滑轨 kg/m |
|||||||||||||||||||||||||||
H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | Mxl | T | H2 | H3 | WR | HR | D | h | d | p | E | (mm) | C(kN) | Co(kN) | ||||||
SMS 15R | 24 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61 4 | 10 | 4.85 | 5.3 | M4x4 | 6 | 3.95 | 3.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4x16 | 11.38 | 16.97 | 0.12 | 0.10 | 0.10 | 0.14 | 1.45 |
SMS 25B | 36 | 5.5 | 12.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 15.7 | 6 | 12 | M6x6 | 8 | 5 | 5 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 36.49 | 0.42 | 0.33 | 0.33 | 0.42 | 3.21 |
SMS 25BL | 50 | 78.6 | 104.6 | 18.5 | 32.75 | 49.44 | 0.56 | 0.57 | 0.57 | 0.57 | |||||||||||||||||||||
SMS 30B | 42 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 6 | 12 | M8x10 | 8.5 | 6.5 | 10.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8×25 | 38.74 | 52.19 | 0.66 | 0.53 | 0.53 | 0.78 | 4.47 |
SMS 30BL | 60 | 93 | 120.4 | 21.75 | 47.27 | 69.16 | 0.88 | 0.92 | 0.92 | 1.03 | |||||||||||||||||||||
SMS 35B | 48 | 7.5 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 7 | 12 | M8x12 | 10.2 | 9 | 12.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8x25 | 49,52 | 69.16 | 1.16 | 0.81 | 0.81 | 1.14 | 6.30 |
SMS 35BL | 72 | 105.8 | 138.2 | 22.5 | 60.21 | 91.63 | 1.54 | 1.40 | 1.40 | 1.52 | |||||||||||||||||||||
SMS 45B | 60 | 9.5 | 20.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | 10 | 12.9 | M10x17 | 16 | 8.5 | 20.5 | 45 | 38 | 20 | 17 | 14 | 105 | 22.5 | M12x35 | 77.57 | 102.71 | 1.98 | 1.55 | 1.55 | 2.08 | 10.41 |
SMS 45BL | 80 | 128.8 | 171.2 | 28.9 | 94.54 | 136.46 | 2.63 | 2.68 | 2.68 | 2.75 | |||||||||||||||||||||
SMS 55B | 70 | 13 | 23.5 | 100 | 75 | 12.5 | 75 | 117.7 | 166.7 | 27.35 | 11 | 12.9 | M12x18 | 17.5 | 12 | 19 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14×45 | 114.44 | 148.33 | 3.69 | 2.64 | 2.64 | 3.23 | 15.08 |
SMS 55BL | 95 | 155.8 | 204.8 | 36.4 | 139.35 | 196.20 | 4.88 | 4.57 | 4.57 | 4.27 |
