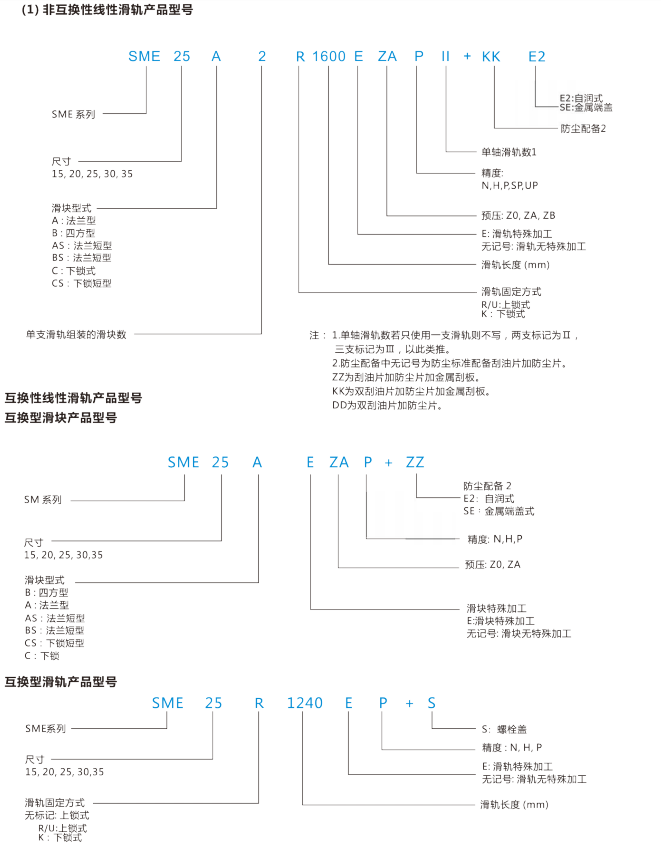

SME系列分为非互换性及互换性型两种线性滑轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、滑轨可单独互换使用,较便利,但其组合精度无法达到非互换性型之超精密级以上的精度,不过由于SMS互换性型之组合精度目前已达到一定的水平,对不需配对安装线性滑轨的客户而言,是一项便利的选择。线性滑轨的产品规格型号主要标明线性滑轨尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。
型號 |
組件尺寸 (mm) |
滑塊尺寸(mm) | 滑軌尺寸(mm) |
滑軌的 固定螺 栓尺寸 |
基本 動額 定負荷 |
基本 靜額 定負荷 |
容許靜力矩 | 重量 | |||||||||||||||||||||||
MR kN-m |
MP kN-m |
MY kN-m |
滑塊 kg |
滑軌 kg/m |
|||||||||||||||||||||||||||
H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | Mxl | T | H2 | H3 | WR | HR | D | h | d | P | E | (mm) | C(kN) | Co(kN) | ||||||

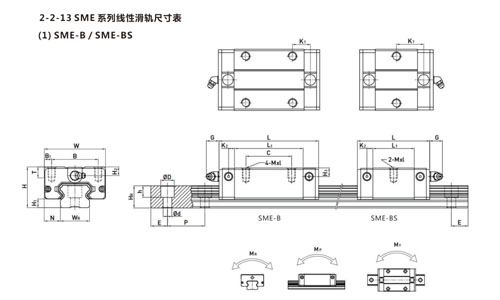

SME15BS | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4x16 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 |
SME15B | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||
SME20BS | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5×7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5x16 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 |
SME20B | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||
SME25BS | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 |
SME25B | 35 | 59 | 82.6 | 16.15 | 16 27 | 32.4 | 0.38 | 0.32 | 0.32 | 0.47 | |||||||||||||||||||||
SME30BS | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M8x12 | 9 | 8 | 9 | 28 | 23 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 |
SME30B | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||
SME35BS | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8x12 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 22.66 | 37.38 | 0.56 | 0.31 | 0.31 | 0.74 | 6.14 |
SME35B | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.10 |
型號 |
組件尺寸 (mm) |
滑塊尺寸(mm) | 滑軌尺寸(mm) |
滑軌的 固定螺 栓尺寸 |
基本 動額 定負荷 |
基本 靜額 定負荷 |
容許靜力矩 | 重量 | ||||||||||||||||||||||||
MR kN-m |
MP kN-m |
MY kN-m |
滑塊 kg |
滑軌 kg/m |
||||||||||||||||||||||||||||
H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M | T | T1 | H2 | H3 | WR | HR | D | h | d | p | E | (mm) | C(kN) | C0(kN) | ||||||

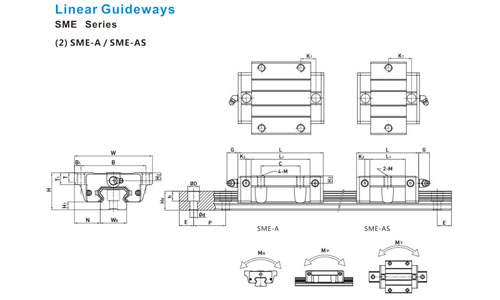

SME 15AS | 24 | 4.5 | 18.5 | 52 | 41 | 5.5 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M5 | 5 | 7 | 5.5 | 6 | 15 | 12.5 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4x16 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 |
SME 15A | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | ||||||||||||||||||||||
SME 20AS | 28 | 6 | 19.5 | 59 | 40 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M6 | 7 | 9 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5x16 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 |
SME 20A | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | ||||||||||||||||||||||
SME 25AS | 33 | 7 | 25 | 73 | 60 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | MS | 7.5 | 10 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 023 | 0.12 | 0.12 | 0.25 | 2.67 |
SME 25A | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.47 | ||||||||||||||||||||||
SME 30AS | 42 | 31 | 33 | 90 | 72 | 9 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M10 | 7 | 10 | 8 | 9 | 28 | 23 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 |
SME 30A | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | ||||||||||||||||||||||
SME 35AS | 48 | 33 | 37.5 | 100 | 82 | 9 | - | 45 | 75 | 28.5 | 7 | 12 | M10 | 10 | 13 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 22.66 | 37.38 | 0.56 | 0.31 | 0.31 | 0.74 | 6.14 |
SME 35A | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.10 |
型號 |
組件尺寸 (mm) |
滑塊尺寸(mm) | 滑軌尺寸(mm) |
滑軌的 固定螺 栓尺寸 |
基本 動額 定負荷 |
基本 靜額 定負荷 |
容許靜力矩 | 重量 | ||||||||||||||||||||||||
MR kN-m |
MP kN-m |
MY kN-m |
滑塊 kg |
滑軌 kg/m |
||||||||||||||||||||||||||||
H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | Ø | T | T1 | H2 | H3 | WR | HR | D | h | d | P | E | (mm) | C(kN) | Co(kN) | ||||||

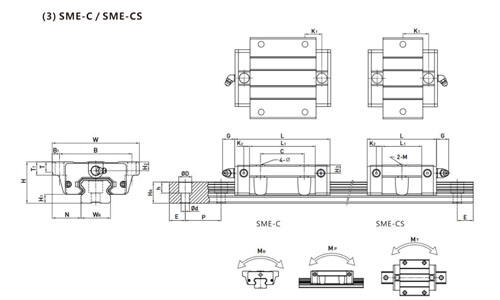

SME 15CS | 24 | 4.5 | 18.5 | 52 | 41 | 5.5 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | Ø4.5 | 5 | 7 | 5.5 | 6 | 15 | 12.5 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4x16 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 |
SME 15C | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | ||||||||||||||||||||||
SME 20CS | 28 | 6 | 19.5 | 59 | 49 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | Ø5.5 | 7 | 9 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5x16 | 7.23 | 12.74 | 0.13 | 006 | 0.06 | 0.15 | 2.08 |
SME 20CS | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 016 | 0.16 | 0.24 | ||||||||||||||||||||||
SME 25CS | 33 | 7 | 25 | 73 | 60 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | Ø7 | 7.5 | 10 | 8 | 8 | 23 | 18 | 14 | 12 | 9 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 |
SME 25C | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.47 | ||||||||||||||||||||||
SME 30CS | 42 | 31 | 33 | 90 | 72 | 9 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | Ø9 | 7 | 10 | 8 | 9 | 28 | 23 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 |
SME 30C | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | ||||||||||||||||||||||
SME35CS | 48 | 33 | 37.5 | 100 | 82 | 9 | - | 45 | 75 | 28.5 | 7 | 12 | Ø9 | 10 | 13 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 22.66 | 37.38 | 0.56 | 0.31 | 0.31 | 0.74 | 6.14 |
SME35C | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.10 |

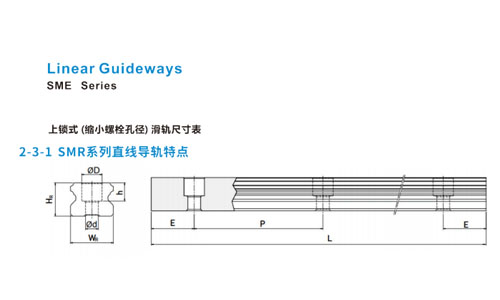

型號 |
滑軌固定 滑軌尺寸 (mm) |
螺栓尺寸(mm) | 重量 | ||||||
WR | HR | D | h | d | P | E | (kg/m) | ||
SME 15U | M3x16 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | 1.23 |
SME 30U | M6×25 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | 4.23 |

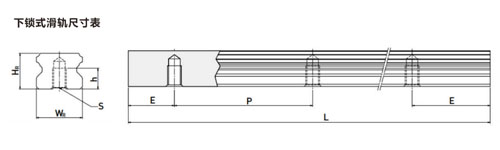

型號 | 螺栓尺寸(mm) | 重量 | |||||
WR | HR | D | h | P | E | (kg/m) | |
SME15K | 15 | 12.5 | M5×0.8P | 7 | 60 | 20 | 1.26 |
SME20K | 20 | 15.5 | M6×1P | 9 | 60 | 20 | 2.15 |
SME25K | 23 | 18 | M6x1P | 10 | 60 | 20 | 2.79 |
SME30K | 28 | 23 | M8×1.25P | 14 | 80 | 20 | 4.42 |
SME35K | 34 | 27.5 | M8×1.25P | 17 | 80 | 20 | 6.34 |
