SMH滾珠系列

所屬分類：SMH滾珠系列
瀏覽次數：744次
發布日期：2023/5/30 16:57:11
產品應用：磨床、銑床、車床、鉆床、綜合加工機、放電加工機、搪床、線切割機、精密量測儀器、木工機器、搬運機器、運送裝置、產業自動化機器、半導體機械、雷射雕刻機、包裝機器、CNC加工機、重切屑加工機、CNC磨床、射出成型機、放電加工機、線切割機、大型龍門機床。

特點
規格
參數

SMH系列滾珠線性滑軌

SMH系列線性滑軌，為四列式單圓弧牙型接觸線性滑軌，同時整合優化結構設計之超重負荷精密線性滑軌，相較於其他之線性滑軌提升了負荷與剛性能力；具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求。高速度、高負荷、高剛性與高精度化概念已成為未來全世界工業產品發展的趨勢，SMS四列式超重負荷線性滑軌，即為基於此理念開發之產品。

SMH系列線性滑軌特點

自動調心能力
來自圓弧溝槽的DF(45°-45°）組合，在安裝的時候，藉由鋼珠的彈性變形及接觸點的轉移，即使安裝面多少有些偏差，也能被線軌滑塊內部吸收，產生自動調心能力之效果而得到高精度穩定的平滑運動。
具有互換性
由於對生產製造精度嚴格管控，線性滑軌尺寸能維持在一定的水平內，且滑塊有保持器的設計以防止鋼珠脫落，因此部份系列精度具可互換性，客戶可依需要訂購滑軌或滑塊，亦可分開儲存滑軌及滑塊，以減少儲存空間。
所有方向皆具有高剛性
運用四列式圓弧溝槽，配合四列鋼珠等45度之接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和左右方向的負荷；在必要時更可施加預壓以提高剛性。

產品規格說明

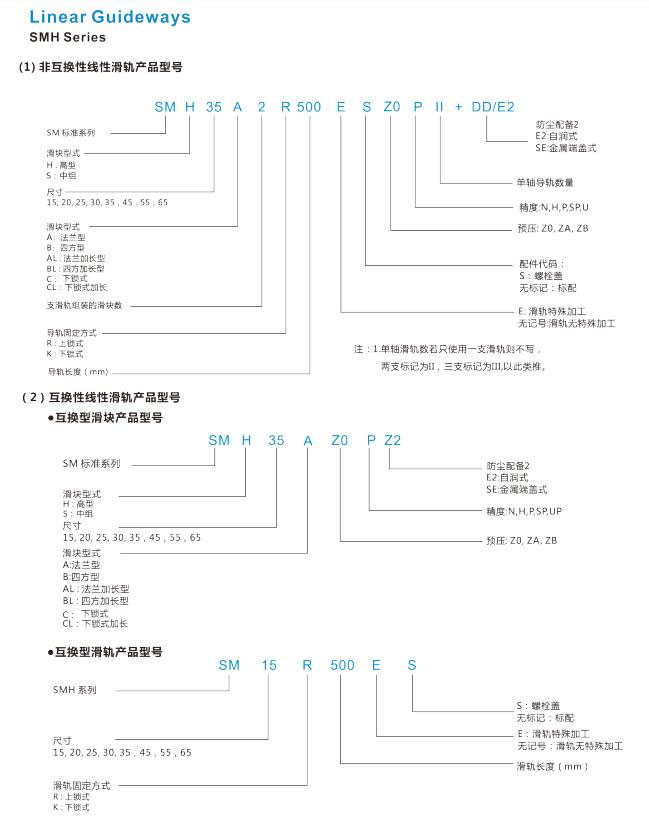

SMH系列分為非互換性及互換性型兩種線性滑軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、滑軌可單出互換使用，較便利，但其組合精度無法達到非互換性型之超高精度，不過由於SMS在製造上有良好的尺寸控製及嚴格的質量要求，互換性型之組合精度目前已達到一定的水平，對不需配對安裝線性滑軌的客戶而言，是一項很好的選擇。線性滑軌的產品規格型號主要標明線性滑軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。

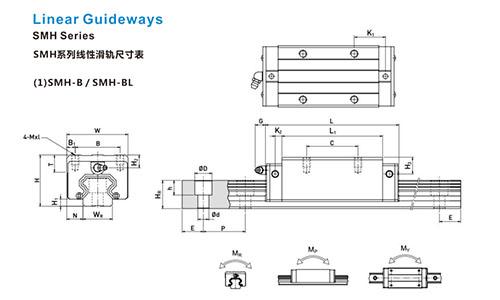

型号	组件尺寸(mm)			滑块尺寸(mm)													滑轨尺寸（mm)							滑轨的	基本	基本	容许静力矩			重量
																								固定螺	动额	静额
																								栓尺寸	定负荷	定负荷	MR	MP	MY	滑块	滑轨
	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	Mxl	T	H2	H3	WR	HR	D	h	d	P	E	(mm)	Co(kN)	Co(kN)	kN-m	kN-m	kN-m	kg	kg/m
SMH 15B	28	4.3	9.5	34	26	4	26	394	61.4	10	4.85	5.3	M4x5	6	7.95	7.7	15	15	7.5	5.3	4.5	60	20	M4x16	11.38	16.97	0.12	0.1	0.1	0.18	1.45
SMH 20B	30	4.6	12	44	32	6	36	505	74.5	12.25	6	12	M5x6	8	6	6	20	17.5	9.5	8.5	6	60	20	M5x16	17.75	27.76	0.27	0.2	0.2	0.3	2.21
SMH 20BL							50	65.2	92.2	12.6															21.18	35.9	0.35	0.35	0.35	0.39
SMH 25B	40	5.5	12.5	48	35	65	35	58	84	16.8	15.7	12	M6x8	8	10	g	23	22	11	9	7	60	20	M6x20	26.48	36.49	0.42	0.33	0.33	0.51	3.21
SMH 25BL							50	786	104.6	19.6	185														32.75	49.44	0 56	0.57	0.57	0 69
SMH 30B	45	6	16	60	40	10	40	70	97.4	20.25	6	12	M8x10	8.5	9.5	13.8	28	26	14	12	9	80	20	M8x25	38.74	52.19	0.66	0.53	0.53	0.88	4.47
SMH 30BL							60	93	120.4	21.75															47.27	69.16	0.88	0.92	0.92	1.16
SMH 35B	55	7.5	18	70	50	10	50	80	112.4	20.6	7	12	M8x12	102	16	19.6	34	29	14	12	9	80	20	M8x25	49.52	69.16	1.16	0.81	0.81	1.45	6.3
SMH 35BL							72	105.8	138.2	22.5															60.21	91.63	1.54	1.4	1.4	1.92
SMH 45B	70	95	20.5	86	60	13	60	97	139.4	23	10	12.9	M10x17	16	18.5	30.5	45	38	20	17	14	105	22.5	M12x35	77.57	102.71	1.98	1.55	1.55	2.73	10.41
SMH 45BL							80	1285	171.2	28.9															94.54	136.46	2.63	2.68	2.68	3.61
SMH 55B	80	13	23.5	100	75	12.5	75	117	166.7	27.35	11	12.9	M12x18	17.5	22	29	53	44	23	20	16	120	30	M14x45	114.44	148.33	3.69	2.64	2.64	4.17	15.08
SMH 55BL							95	155.8	204.8	36.4															139.35	196.2	4.88	4.57	4.57	5.49
SMH 65B	90	15	31.5	126	76	25	70	1447	200.2	43.1	14	12.9	MI6x20	25	15	15	63	53	26	22	18	150	35	M16x50	163.63	215.33	6.65	4.27	4.27	7	21.18
SMH 65BL							120	203.6	259.6	47.8															208.36	303.13	9.38	7.38	7.38	9.82

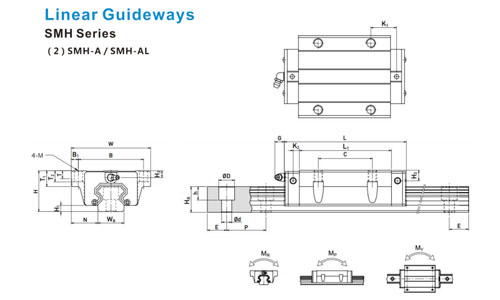

型号	组件尺寸 (mm)			滑块尺寸(mm)														滑轨尺寸(mm)								滑轨的固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩			重量

																													MR	MP	MY	滑块	滑轨
	H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	T	T1	T2	H2	H3	Wa	HR	D	h	d	P	E	(mm)	C(kN)	Co(kN)	kN-m	kN-m	kN.m	kg	kg/m
SMH 15A	24	4.3	16	47	38	4.5	30	39.4	61.4	8	4.85	5.3	M5	6	8.9	6.95	3.95	3.7	15	15	7.5	5.3	4.5	60	20	M4x16	11.38	16.97	0.12	0.10	0.10	0.17	1.45
SMH 20AL	30	4.6	21.5	63	53	5	40	50.5	77.5	10.25	6	12	M6	8	10	9.5	6	6	20	17.5	9.5	8.5	6	60	20	M5x16	17.75	27.76	0.27	0.20	0.20	0.4	2.21
SMH 20AL								65.2	92.2	17.6																	21.18	35.9	0.35	0.35	0.35	0.52
SMH25A	36	5.5	23.5	70	57	6.5	45	58	84	10.7	6	12	M8	8	14	10	6	5	23	22	11	9	7	60	20	M6x20	26.48	36.49	0.42	0.33	0.33	0.59	3.21
SMH 25AL								78.6	104.6	21																	32.75	49.44	0.56	0.57	0.57	0.80
SMH 30AL	42	6	31	90	72	9	52	70	97.4	14.75	6	12	M10	8.5	16	10	6.5	10.8	28	26	14	12	9	80	20	M8×25	38.74	52.19	0.66	0.53	0.53	0.88	4.47
SMH 30AL								93	120.4	25.75																	47.27	69.16	0.88	0.92	0.92	1.16
SMH 35A	48	7.5	33	100	82	9	62	80	112.4	14.6	7	12	M10	10.1	18	13	9	12.6	34	29	14	12	9	80	20	M8x25	49.52	69.16	1.16	0.81	0.81	1.56	6.30
SMH 35AL								105.8	138.2	27.5																	60.21	91.63	1.54	1.40	1.40	2.06
SMH 45A	60	9.5	37.5	120	100	10	80	97	139.4	13	10	12.9	M12	15.1	22	15	8.5	20.5	45	38	20	17	14	105	22.5	M12x35	77.57	102.71	1.98	1.55	1.55	2.79	10.41
SMH 45AL								128.8	171.2	28.9																	94.54	136.46	2.63	2.68	2.68	3.61
SMH 55A	70	13	43.5	140	116	12	95	117.7	166.7	17.35	11	12.9	M14	17.5	26.5	17	12	19	53	44	23	20	16	120	30	M14x45	114.44	148.33	3.69	2.64	2.64	4.52	15.08
SMH 55AL								155.8	204.8	36.4																	139.35	196.2	4.88	4.57	4.57	5.96
SMH 65A	90	15	53.5	170	142	14	110	144.2	200.2	23.1	14	12.9	M16	25	37.5	23	15	15	63	53	26	22	18	150	35	M16x50	163.63	215.33	6.65	4.27	4.27	9.17	21.18
SMH 65AL								203.6	259.6	52.8																	208.36	303.13	9.38	7.38	7.38	12.89

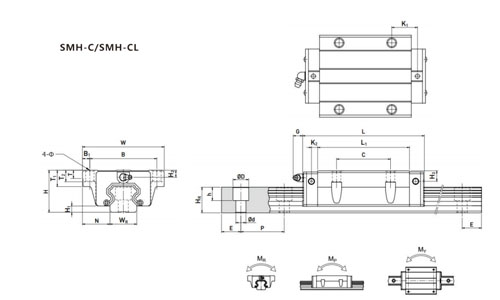

型号	组件尺寸 (mm)			滑块尺寸(mm)															滑轨尺寸(mm)							滑轨的固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩			重量

																													MR	MP	MY	滑块	滑轨
	H	H1	N	W	B	B1	C	L1	l	K1	K2	G	Φ	T	T1	T2	H2	H3	Wp	HR	D	H	D	P	E	(mm)	C(kN)	Co(kN)	kN-m	kN-m	kN-m	kg	kq/m
SMH 15C	24	4.3	16	47	38	4.5	30	39.4	61.4	8	4.85	5.3	Φ4.5	6	8.9	6.95	3.95	3.7	15	15	7.5	5.3	4.5	60	20	M4x16	11.38	16.97	0.12	0.1	0.1	0 17	1.45
SMH 20CL	30	4 6	21.5	63	53	5	40	50.5	77.5	10.25	6	12	Φ6	8	10	9.5	6	6	20	17.5	9.5	8.5	6	60	20	M5x16	17.75	27.76	0.27	0.2	0.2	0.4	2.21
SMH 20C								65.2	92.2	17.6																	21.18	35.9	0.35	0.35	0.35	0 52
SMH25C	36	5.5	23.5	70	57	6.5	45	58	84	10.7	6	12	Φ7	8	14	10	6	5	23	22	11	9	7	60	20	M6x20	26.48	36.49	0.42	0.33	0.33	0.59	3.21
SMH 25CL								78.6	104.6	21																	32.75	49.44	0.56	0 57	0.57	0.8
SMH 30C	42	6	31	90	72	9	52	70	97.4	14.25	6	12	Φ9	8.5	16	10	6.5	10.8	28	26	14	12	9	80	20	M8×25	38.74	52.19	0.66	0.53	0.53	1.09	4.47
SMH 30CL								93	120.4	25.75																	47.27	69.16	0.88	0.92	0.92	1.44
SMH 35C	48	7.5	3.3	100	82	9	62	80	112.4	14.6	7	12	Φ9	10.1	18	13	9	12.6	34	29	14	12	9	80	20	M8x25	49.52	69.16	1.16	0.81	0.81	1.56	6.3
SMH 35CL								105.8	138.2	27.5																	60.21	91.63	1.54	1.4	1.4	2.06
SMH 45C	60	9.5	37.5	120	100	10	80	97	139.4	13	10	12.9	Φ11	15.1	22	15	8.5	20.5	45	38	20	17	14	105	22.5	M12×35	77.57	102.71	1.98	1.55	1.55	2.79	10.41
SMH 45CL								128.8	171.2	28.9																	94.54	136.46	2.63	2.68	2.68	3.69
SMH 55C	70	13	43.5	140	116	12	95	117.7	166.7	17.35	11	12.9	Φ14	17.5	26.5	17	12	19	53	44	23	20	16	120	30	M14x45	114.44	148.33	3.69	2.64	2.64	4.52	15.08
SMH 55CL								155.8	204.8	36.4																	139.35	196.2	4.88	4.57	4.57	5.96
SMH 65C	90	15	53.5	170	142	14	110	144.2	200.2	23.1	14	12.9	Φ16	25	37.5	23	15	15	63	53	26	22	18	150	35	M16×50	163.63	215.33	6.65	4.27	4.27	9.17	21.18
SMH 65CL								203.6	259.6	52.8																	208.36	303.13	9.38	7.38	7.38	12.89

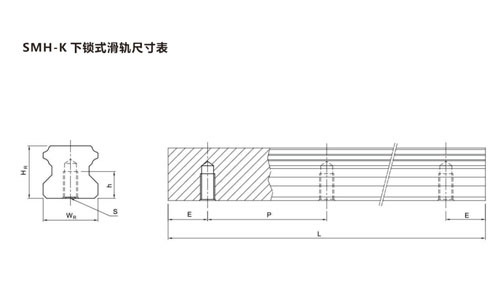

型号	滑轨尺寸（mm）						重量
型号	WR	HR	S	h	P	E	(kg/m)
SMH15K	15	15	M5×0.8P	8	60	20	1.48
SMH20K	20	17.5	M6×1P	10	60	20	2.29
SMH25K	23	22	M6x1P	12	60	20	3.35
SMH30K	28	26	M8×1.25P	15	80	20	4.67
SMH35K	34	29	M8×1.25P	17	80	20	6.51
SMH45K	45	38	M12×1.75P	24	105	22.5	10.87
SMH55K	53	44	M14×2P	24	120	30	15.67
SMH65K	63	53	M20×2.5P	30	150	35	21.73
