SMN微型滑軌系列

所屬分類：SMN微型滑軌系列
瀏覽次數：177次
發布日期：2023/5/30 16:54:17

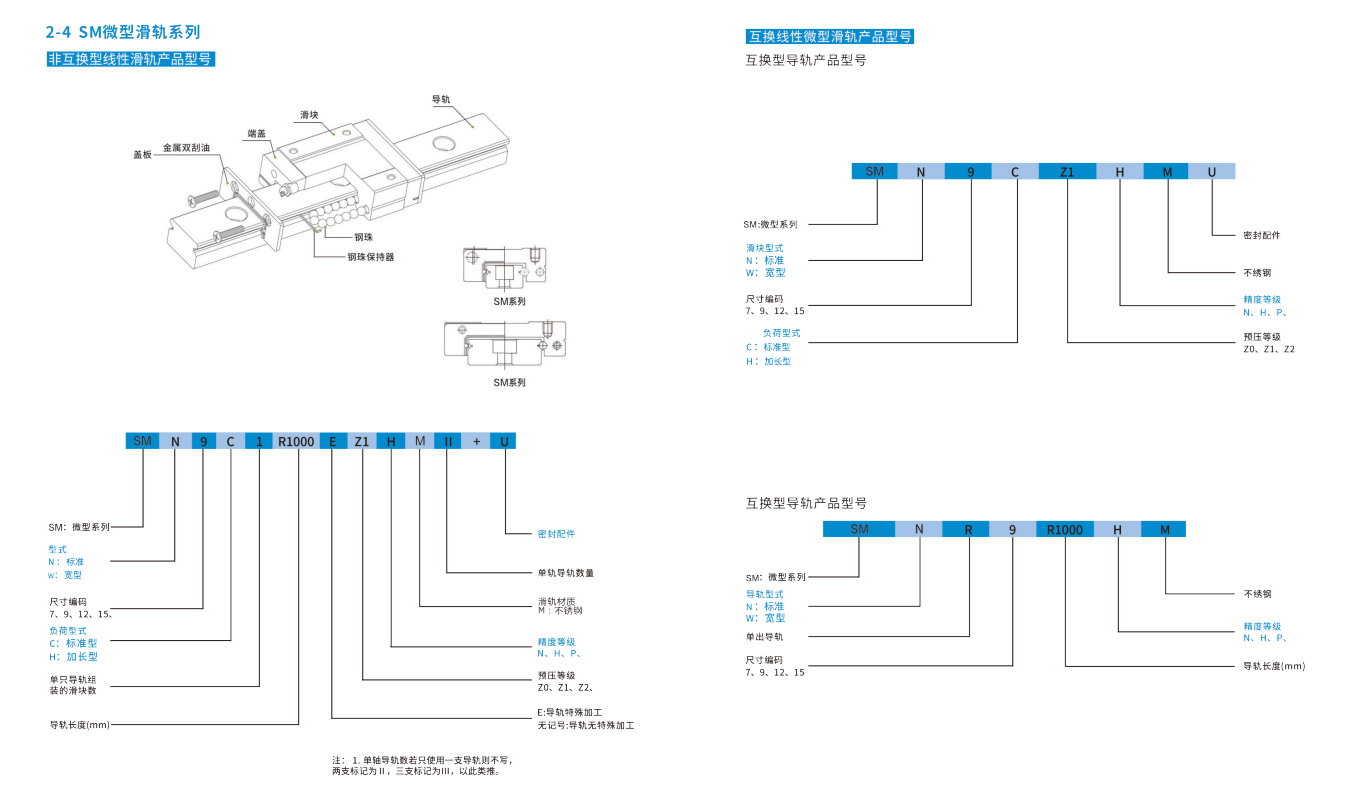

產品應用：

特點
規格
參數

MGN
體積小、輕量化，特別適合小型化設備使用。滑塊、滑軌材質提供不銹鋼及一般鋼兩種。不銹鋼材質之線性滑軌，包含滑塊、滑軌及其它金屬配件如鋼珠、保持器等，皆使用不銹鋼材質，具備防銹的特性，采用哥德型四點接觸設計，可承受各方向負荷，具備剛性強，精度高等特性。有鋼珠保持器設計，在精度允許下具備互換性。
MGW(寬幅)
加寬滑軌之設計大幅提升力矩負荷能力，可單軸使用。哥德型四點接觸設計，可承受各種方向之負荷並具有高剛性之特點：滑塊裝有微小型保持鋼絲，取下滑塊鋼珠也不會脫落。
MGN-O
體積小、輕量化，滑塊主體的一部分采用了樹脂材料，重量減少約20%，特別適合小型化設備使用，不銹鋼材質之直線導軌，包含滑塊、滑軌及其它金屬配件如鋼珠、保持器等，曾使用不銹鋼材質，具備防銹的特性。采用哥德型四點接觸設計，可承受各方向負荷，具備剛性強，精度高等特性。有鋼珠保持器設計，在精度允許下具備互換性，
MGW-O(寬幅)
加寬滑軌之設計大幅提升力矩負荷能力，可單軸使用，模塊化回流系統設計，采用樹脂材料，重量減少約20%。哥德型四點接觸設計，可承受各種方向之負荷並且有高剛性之特點。

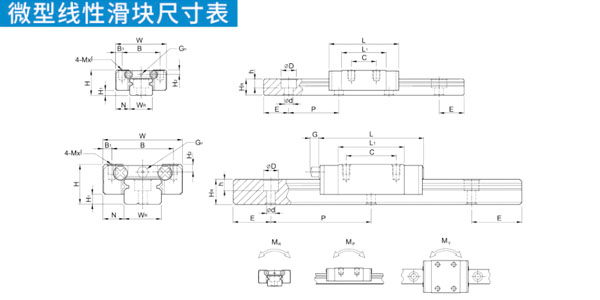

型號	組件尺寸 (mm)			滑塊尺寸(mm)									滑軌尺寸（mm)							基本動額定負荷	基本靜額定負荷	容許靜力矩			重量
																						MR	Mp	My	滑塊導軌
	H	H1	N	W	B	B1	C	L1	L	G	Mx1	Hz	WR	HR	D	h	d	P	E	C(kN)	C0(kN)	N-m	N-m	N-m	kg	ka/m
SMN7C	8	1.5	5	17	12	2.5	8	13.5	22.5	－	M2x2.5	1.5	7	4.8	4.2	2.3	2.4	15	7.5	0.98	1.24	4.7	2.84	2.84	0.010	0.22
SMN7H							13	21.8	30.8											1.37	1.96	7.64	4.80	4.80	0.015
SMN9C	10	2	5.5	20	15	2.5	10	18.9	28.9	－	M3x3	1.8	9	6.5	6	3.5	3.5	20	7.5	1.86	2.55	11.76	7.35	7.35	0.016	0.38
SMN9H							16	29.9	39.9											2.55	4.02	19.6	18.62	18.62	0.026
SMN12C	13	3	7.5	27	20	3.5	15	21.7	34.7	－	M3x3.5	2.5	12	8	6	4.5	3.5	25	10	2.84	3.92	25.48	13.72	13.72	0.034	0.65
SMN12H							20	32.4	45.4											3.72	5.88	38.22	36.26	36.26	0.054
SMN15C	16	4	8.5	32	25	3.5	20	26.7	42.1	4.5	M3x4	3	15	10	6	4.5	3.5	40	15	4.61	5.59	45.08	21.56	21.56	0.059	1.06
SMN15H							25	43.4	58.8											6.37	9.11	73.5	57.82	57.82	0.092

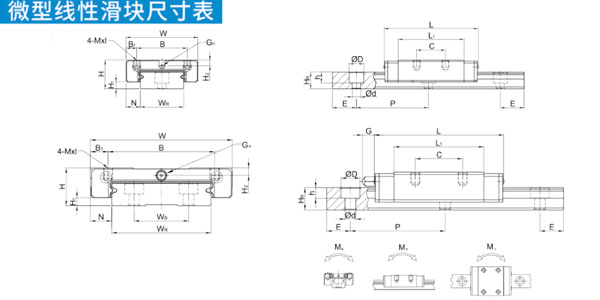

型號	組件尺寸 (mm)			滑塊尺寸(mm）									滑軌尺寸(mm）								基本動額定負荷	基本靜額定負荷	容許靜力矩			重量
																							MR	Mp	My	滑塊	導軌
	H	H1	N	W	B	B1	C	L1	L	G	Mx1	H2	WR	WB	HR	D	h	d	P	E	C(kN)	C0(kN)	N-m	N-m	N-m	kg	kg/m
SMW7C	9	2	5.5	25	19	3	10	21	31.2	－	M3x3	1.85	14	－	5.2	6	3.2	3.5	30	10	1.37	2.06	15.7	7.14	7.14	0.020	0.37
SMW7H							19	30.8	41												1.77	3.14	23.45	15.53	15.53	0.029
SMW9C	12	3	6	30	21	4.5	12	27.5	39.3	－	M3x3	2.4	18	－	7	6	4.5	3.5	30	10	2.75	4.12	40.12	18.96	18.96	0.040	0.91
SMW9H					23	3.5	24	38.5	50.7												3.45	5.89	54.54	34.00	34.00	0.057
SMW12C	14	3	8	40	28	6	15	31.5	46.1	－	M3x3.6	2.8	24	－	8.5	8	4.5	4.5	40	15	3.92	5.59	70.34	27.80	27.80	0.071	1.49
SMW12H							28	45.6	60.4												5.1	8.24	102.7	57.37	57.37	0.103
SMW15C	16	4	9	60	45	7.5	20	38	54.8	5.2	M4x4.2	3.2	42	23	9.5	8	4.5	4.5	40	15	6.77	9.22	199.34	56.66	56.66	0.143	2.86
SMW15H							35	57	73.8												8.93	13.38	299.01	122.60	122.60	0.0215
